Panos de Sacos de Vácuo, utilizados para o fabrico de compósitos aeronáuticos
Panos de saco a vácuo, feitos de tecido de fibra de vidro revestido com PTFE com baixo teor de PTFE, que tem uma maior porosidade do que o tecido revestido com PTFE normal. Neste caso, será permitido a passagem de ar e resina extra através dos panos sangradores. Este tecido é utilizado como folha de libertação e tecido sangrador, para o fabrico de compósitos para aeronaves, incluindo radomes satcom e meteorológicos, pá de rotor de helicóptero, componentes estruturais como asas, secção da cauda, componente da fuselagem e assim por diante.
Panos de sangramento de ensacamento a vácuo
Como utilizar panos de sangramento de ensacamento a vácuo

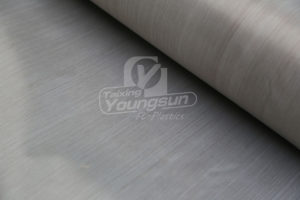

Tecido PTFE poroso
Clique aqui para aceder ao Porous PTFE Sheet YS9006P
O sistema de ensacamento a vácuo é composto por saco a vácuo, feltro ventilado, cobertura, membrana isoladora, sangrador, tecido sangrador (tecido PTFE poroso), compósito, tecido adesivo PTFE e moldagem.
Após extracção de vácuo, a moldagem em autoclave irá libertar alta temperatura, alta pressão através da adição de ar de compressão de calor, para a cura e moldagem do compósito. E o tecido revestido com ESONE PTFE proporcionará uma libertação fácil e limpa após o processo de cura, ar, resina e voláteis serão permitidos para escapar.
A superfície do compósito será excelente lisa através da utilização de panos sangradores de ensacamento a vácuo, e o compósito será muito fácil de descascar da camada de PTFE depois de curado.
Propriedades da Folha de Pele revestida com PTFE
★ Libertação fácil e não stick.
O compósito será fácil e limpo, libertado de panos de sangramento.
★ Permitir a fuga de ar, resina e voláteis durante a cura
O PTFE Peel Ply tem uma maior porosidade do que o tecido revestido com PTFE normal, que pode permitir a passagem de ar, resina e voláteis no processo de cura.
★ Criar uma superfície super lisa para o compósito
Após o lançamento, o compósito terá uma excelente superfície lisa e brilhante, tal como o capô do automóvel.
★ Força mecânica forte
Os panos de sangramento de ensacamento a vácuo têm uma alta resistência à tracção, que pode resistir à alta pressão em autoclave. E o pano não será rasgado ao soltar a lona de pele.
Nestas aplicações, a propriedade de libertação, resistência mecânica e porosidade dos panos sangradores de ensacamento a vácuo é fundamental para o processo de fabrico e para a qualidade dos compósitos.
Folha de Teflon Poroso
Especificação do Pano de Sangrar PTFE
| Produto | Categoria de produto | Revestimento |
|---|---|---|
| PTFE TECIDO DE VIDRO | SÉRIE PORÓRIA | PTFE |
| Imóveis | Métrica | Imperial |
|---|---|---|
| Largura padrão Pedir por favor outras larguras | 1000 mm | 39.5 polegadas |
| Espessura | 0.06 mm | 0.0024polegadas |
| Peso revestido | 66 g/m² | 1.95 oz/yd² |
| Conteúdo em PTFE | 27 % | 27 % |
| Porosidade | 20-100 cfm | 20-100 cfm |
| Resistência à tracção | 160 N/cm Warp | 91.5 lbs/polegadas Warp |
| 146 N/cm de enchimento | 83.5 lbs/polegadas Warp | |
| Resistência à temperatura | -73 to +260 °C | -100 to +500 °F |
Ficha de dados técnicos de Pano Sangrador, YS9006P-ESONE
Vacuum bagging is a common way of producing composite material, and the molding for aircraft composite or wind blade composite is normally decade meters, so PTFE fabric must be no defect, has excellent non stick surface and high mechanical strength
What is the difference between PTFE bleeder cloth and normal peel ply?
Hi Jack, thanks for your comment!
PTFE bleeder cloth can resist heat to 500F, the surface is non stick so the release will be very easy.
However, the nylon peel ply can’t resist heat and surface is not best for release.
hello there, can this product be used with vacuum infusion?
